智慧能源解決方案
方案介紹
智慧能源管理系統建立在先進的物聯網、大數據分析以及智能控制等多種前沿技術之上。通過在能源生產、傳輸、分配和消費各個環節廣泛部署高精度的傳感器，它能夠源源不斷地采集海量且精準的數據，無論是電能、水能、氣能還是熱能的數據，都能全面而準確地掌握。這些數據實時傳輸?shù)较到y(tǒng)的“大腦”，經過復雜的數據分析算法處理，轉化為直觀清晰的能源消耗圖表、能源流向圖等可視化信息，如同繪制了一幅能源使用的全景地圖。它還具備高度的集成性，可以與建筑自動化、生產管理等系統無縫對接，打破信息孤島。基于對能源狀況的深度洞察，它能對能源進行優化調度，在能源需求高峰時合理分配資源，低谷時進行有效調節;同時它也能精準識別能源浪費的環節，及時發出預警。
方案內容

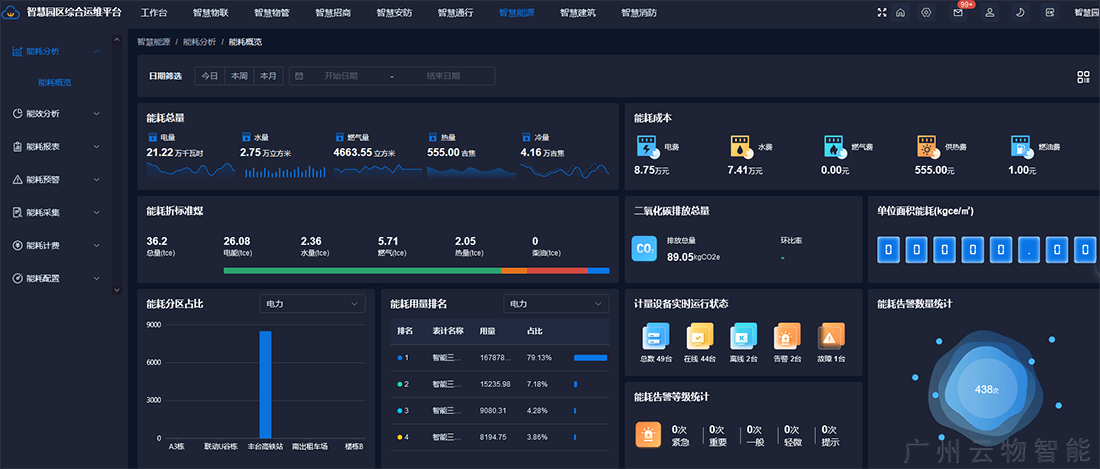

全局概覽
全局概覽卡片展示
系統在全局概覽頁面中，以卡片方式展示，系統共分9個卡片來展示，卡片包括：能效概覽、分項用能、環境監測、能效告警、能耗監測、設備用能排名、區域每平方米能耗排名、商/租戶每平方米能耗排名、用水統計。
系統主要把收集到的實時數據，以曲線圖，柱狀圖，折現圖等方式進行呈現，下方顯示與趨勢圖對應的實時數據的表格。
卡片跳轉
在首頁展示的每個卡片，點擊之后，可以跳轉到二級報表頁面，二級報表展示相應功能塊的詳細情況。

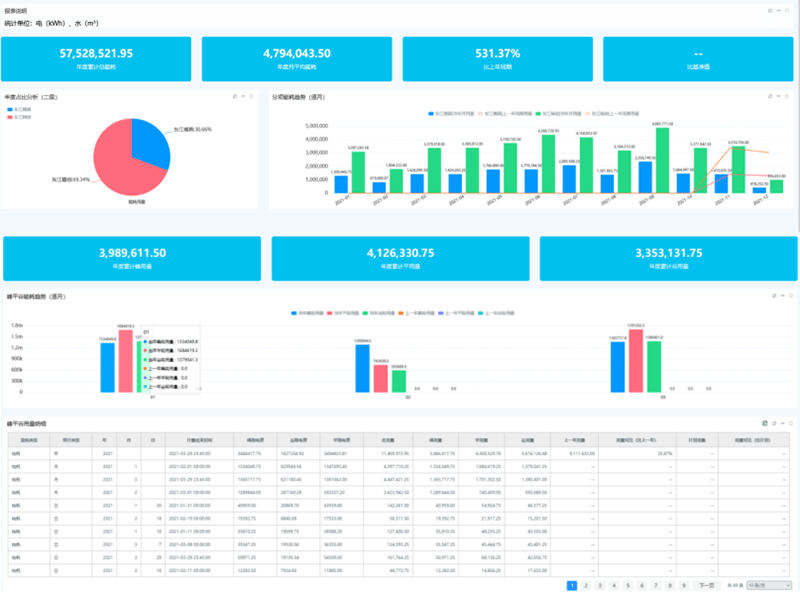

能耗統計與報表
設備讀數
系統提供設備讀數功能，可以實時的查詢每一天的讀數，也可以按日/月/年/自定義，查詢電表、水表的歷史數據;可以按時間段、用電/水量、讀數時間點、讀數進行分類，并支持下載。
對建筑、部門、區域、支路、分類分項等用能進行對比，支持當日逐時趨勢、當月逐日趨勢曲線、分時段能耗統計對比、總能耗 同環比對比。
系統按日、月、年、自定義，查詢電表、水表的用電量、用水量的讀數;查詢后可以按柱狀圖展示用電量、用水量、也可以按折線圖展示讀數的歷史數據趨勢。
目標值管理
系統提供目標值 管理功能，園區管理員可制定園區每年能耗目標，分解到每個月，進行跟蹤對比。
用戶設置總能耗目標值、公區能耗目標值等控制園區的總能源消耗量，可以有效的做到目標追蹤管理。
系統提供比對功能，將今年同時期與去年實際值、目標值進行對比，分析較上年實際值上升或下降百分比。

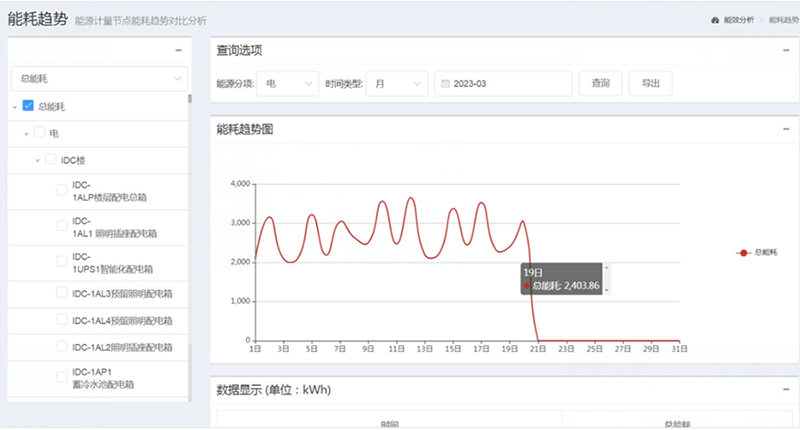

用電負荷
用電負荷分析程序是一種行之有效的手段，它通過計算程序自動采集、分析歷史數據，通過精密計算得到預測數據和曲線能夠使負荷預測準確度有大幅度提高。在系統中提供了多種預測方法中，選取最準確、最恰當?shù)姆椒ǔ侍岣哓摵深A測準確率。負荷特性分析是負荷預測的基礎，它要對目標區域的負荷性質、結構、分類、現狀、及發展趨勢進行統計與匯總。
系統對商業線路及商戶用電量峰值、線路負荷監控，分析其用電結構 ;系統可以按按日/月/年維度折線圖展示用電詳情。
用戶可以選擇多個分項查看數據，負荷的趨勢圖及平均值。
自動抄表用電異常監控
實現自動化抄表是計量主站通過遠程通信信道抄讀集中器內數據，集中器再通過本地通信信道抄讀電能表，由于電表遷移，故障換表以及周期性批量換表，從而導致現場電能表與系統檔案不一致。而且用戶檔案參數需要人工進行設置，當工作人員的工作疏忽，電能表檔案中的電能表通信地址與實際安裝位置的電能表通信地址一樣，都將導致現場電能表數據無法正常準確被采集，因此提供以下功能：
1、用電監控和異常提醒、預警;當本月每日用電量比以前明顯大幅度降低或升高時，可以視為用戶異常，系統通過短信、聲音、彈框等方式提醒工作人員及用戶，用戶可按日/月/年維度圖表和報表展示。
2、用電預警設置：系統可設置提示告警方式、也可以設置嚴重告警閾值;當閥值超過一定范圍時是否啟用開關。

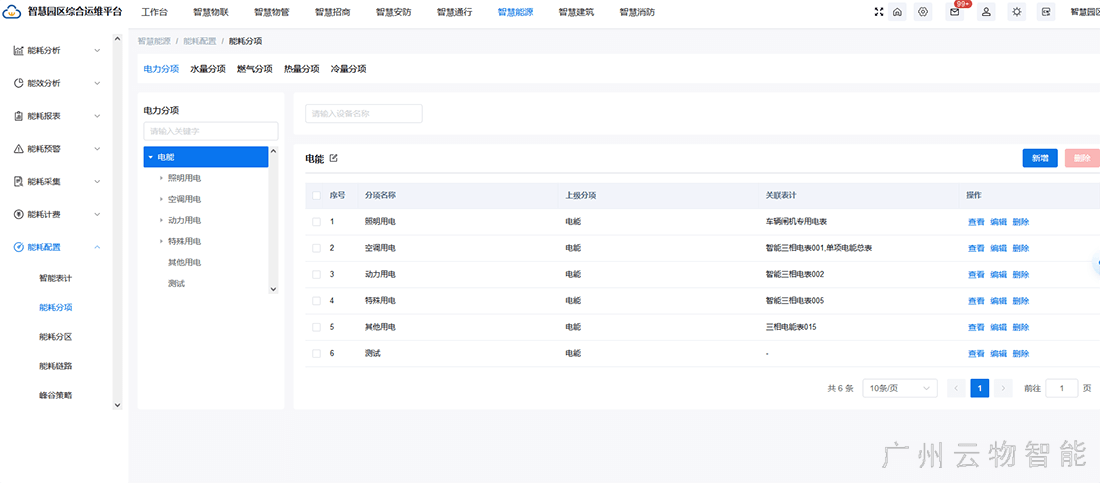

分項用能
分項能耗流向圖
系統提供各用能分類的不同層級節點用能總量與分節點和的差值對比和篩選著色，支持根據不同的能耗類型、時間類型和范圍及能耗分項/分組，分析耗能的流向及分項能耗在不同時間區間的用量趨勢變化，找出耗能分項和耗能時間區間。
管理人員通過圖表了解園區能耗整體流向和各分項用能情況。
根據日期維度，按日/周/月/年查詢分項能耗流向圖數據;按園區建筑維度查詢分項能耗流向圖數據;按分項維度從總能耗、公區能耗、租戶能耗層級展示。
分項能耗卡片：本項用能、環比日期、環比用能、同比日期、同比用能、本分項占比上級分項百分比。
分項用能分析
系統對能耗的統計進行分析，展示同比值及環比值，并對正常及異常情況進行分析展示，展示能耗明細及能耗分解，支持細化到設備能耗，按能耗分項顯示各統計周期的能耗明細，包括總用量、分組各層級分布占比、每月能耗趨勢。
系統通過分項層級樹查看園區各分項的電耗監測、電耗分析圖表和同比、環比的報表用能情況。
分項用能統計
通過分項層級樹查看園區各分項的用能對比情況，提供對單體的能耗使用情況分析，包括當天分項用電量分析、分時用 電析、與昨日用量對比以及日能耗、周能耗、月能耗的同比及環比分析。
支持按時段顯示所選對象的用電量分布情況。
支持當天用電量與前一日對比情況及最高峰值情況。
支持按日能耗、周能耗、月能耗等不同周期對用電量進行同比及環比分析， 便于掌握用電量的變化趨勢。
建筑用能
建筑用能分析
系統以圖表方式展示園區各建筑和區域(樓層)用能情況，包括本期用能、本期每平方米用能、同比用能、同比每平方米用能、環比用能、環比每平方米用能及變化趨勢等。
建筑用能統計
系統通過對公共區域所有能耗進行細分和統計，以直觀的數據和圖表向管理人員或決策層展示各類能源的使用消耗情況，便于找出高耗能點或不合理的耗能習慣，有效節約能源，為用戶進一步節能改造或設備升級提供準確的數據支撐。
支路用能
支路能耗流向圖
支路用能概況主要展示各支路用能環比，日平均負荷曲線，歷史趨勢支持過去48小時、31天、12月、3年等時段用能概覽。
支路用能分析
支路同比分析按日、月、年以圖表結合的方式統計單棟建筑某一類能源的總用能數據。
支路用能統計
支路用能統計按日、月、年以報表的形式統計選定支路的水、電、氣分類總用能，支持報表數據導出excel，支持選擇建筑數據進行生成柱狀圖。
商租戶用能
商租戶用能分析
系統提供商租戶用能分析功能，管理人員通過圖表了解園區各商/租戶用能情況，包括本期用能、本期每平方米用能、同比用能、同比每平方米用能、環比用能、環比每平方米用能及變化趨勢。
時間篩選：配合周期篩選進行使用，選擇不同年份，再對周期進行篩選， 可以查詢到選中的這一年的年報表，月報表，日報表。
報表導出：用戶如果需要對查詢出來的報表用做其他用途，可以點擊“報表導出”按鈕，把查詢出來的數據生成excel表。
系統可以根據商戶編號進行能源消耗統計，管理人員通過條件過濾查詢園區各商/租戶用能情況，系統用各種圖表提供對比情況及變化趨勢。
商租戶用能統計
系統可以根據商戶編號進行能源消耗統計，管理人員通過條件過濾查詢園區各商/租戶用能情況，系統用各種圖表提供對比情況及變化趨勢。
自動抄表

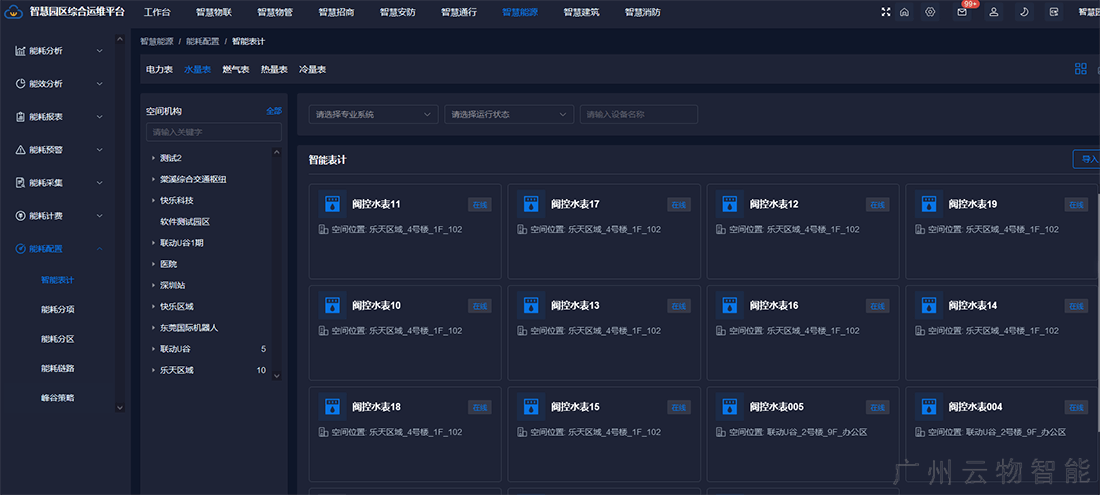

自動抄表列表
系統可以按時間段查看園區所有電表、水表、冷量表的用量數據及統計數據，可以生成相應的報表并導出，支持EXEL文件導出。
手工抄表
抄電表
系統通過小程序提供抄表功能，物業人員通過掃描電表的二維碼，就可以調出抄表輸入界面，物業工程人員輸入相應的讀數，即完成抄表功能。
抄水表
系統通過小程序提供抄表功能，物業人員通過掃描水表的二維碼或輸入房間編號，就可以調出抄表輸入界面，物業工程人員輸入相應的讀數，即完成抄表功能。
手工抄表列表
物業工程人員可以通過小程序抄表，也可以通過IOC平臺進行抄表，在IOC界面輸入表編號或房間號，輸入電表讀數完成抄表，也可以批量將EXCEL文件導入水電表數據。
系統支持批量錄入、單個水電表錄入、抄錄錯誤進行退回修改、導出水電表歷史數據等。
數據匯總
系統根據手工抄表數據進行統計分析。按時、日、月、年不同時段，或不同區域，或不同的能源類別, 按上月能耗、年度能耗維度統計;總能耗、公區能耗、企業能耗排名、公區能耗排名，或不同類型的耗能設備對能耗數據進行統計。分析能耗總量、單位面積能耗量及人均耗能量，標準煤轉換，以及歷史趨勢，同期對比能源數據等之后，自動生成實時曲線、歷史曲線、預測曲線、實時報表、歷史報表、日/月報表等資料，為節能管理提供依據，為技術節能提供數據分析，并預測能耗趨勢。
手工抄表用電異常監控
手工抄回來的數據難免出現錯誤，系統具備一些基本的錯誤識別功能：電表超出配置的閾值，產生的用電異常監控告警，當抄回來的讀數，明顯比正常用電低時或比正常用電高時，要彈窗告警;并生成告警報表。
水電基礎數據維護
系統提供基礎數據維護功能，主要包括以下功能：
1、水電表基礎數據維護：新增、變更水電表、導入、導出水電表;查看水電表詳情。修改、刪除、啟用、停用水電表。
2、建立水電表與空間、租商戶、設備的關聯關系。
園區能耗
能耗管理
管理人員通過可圖表了解項目基本的能耗信息，包括日、月、年維度，了解各樓棟用能情況，包含水、電、冷熱量等信息。
通過配置閾值，能耗數據趨勢變化異常，進行告警及提醒。
能耗賬單
基于能耗抄表監控數據，支持在線制定租戶賬單并發送賬單給相關人員。
賬單支持人工調整數據，可修改賬單的基本信息，包含賬單名稱、賬單類型等。
用能安全
提供供配電安全監控，對三相不平衡、功率、母排溫度等進行實時監控。
配置供配電告警，產生告警消息通知現場及時排查解決。
綜合能源管理
系統對能源系統及能源數據進行采集、在線監測、處理、分析，以及能源定額管理，進而實現節能降耗和碳減排碳中和的目標，并為基于能耗大數據深度挖掘樓宇節能潛力提供數據支撐。
能源管理的數據結構如下：預先算好能耗數據，可是實現按照各類時間、能耗類型、能耗分析、使用區域等等各種維護的統計分析。
零碳園區管理
系統通過與零碳園區管理平臺對接，提供以下功能：
智慧能源及零碳管理平臺應用層：設施管理、能源管理、能源運營、碳排放管理、平臺綜合支撐性管理。
核心功能1：設施管理服務：各類設施設備、基礎控制能力、告警和故障診斷能力、自動巡檢、安全運維。
核心功能2：能源能效管理：能源分析、能效分析、節能控制，源、網、荷、儲綜合管理、調度。
核心功能3：生產生活排放：生產生活能源碳排放數據接入、匯集。
信息安全等級保護二級認證
項目需通過信息安全等級保護二級認證，主要包含以下方面：
身份鑒別
1、應對登錄的用戶進行身份標識和鑒別，身份標識具有唯一性，身份鑒別信息具有復雜度要求并定期更換。
2、應具有登錄失敗處理功能，應配置并啟用結束會話、限制非法登錄次數和當?shù)卿涍B接超時自動退出等相關措施。
3、當進行遠程管理時，應采取必要措施防止鑒別信息在網絡傳輸過程中被竊聽。
訪問控制
1、應對登錄的用戶分配賬戶和權限。
2、應重命名或刪除默認賬戶，修改默認賬戶的默認口令。
3、應及時刪除或停用多余的、過期的賬戶，避免共享賬戶的存在。
4、應授予管理用戶所需的最小權限，實現管理用戶的權限分離。
安全審計
1、應啟用安全審計功能，審計覆蓋到每個用戶，對重要的用戶行為和重要安全事件進行審計。
2、審計記錄應包括事件的日期和時間、用戶、事件類型、事件是否成功及其他與審計相關的信息。
3、應對審計記錄進行保護，定期備份，避免受到未預期的刪除、修改或覆蓋等。
入侵防范
1、應通過設定終端接入方式或網絡地址范圍對通過網絡進行管理的管理終端進行限制。
2、應提供數據有效性檢驗功能，保證通過人機接口輸入或通過通信接口輸入的內容符合系統設定要求。
3、應能發現可能存在的已知漏洞，并在經過充分測試評估后，及時修補漏洞。
數據完整性
1、應采用校驗技術保證重要數據在傳輸過程中的完整性。
數據備份恢復
1、應提供重要數據的本地數據備份與恢復功能。
2、應提供異地數據備份功能，利用通信網絡將重要數據定時批量傳送至備用場地。
剩余信息保護
1、應保證鑒別信息所在的存儲空間被釋放或重新分配前得到完全清除。
個人信息訪問等方面
1、應僅采集和保存業務必需的用戶個人信息。
2、應禁止未授權訪問和非法使用用戶個人信息。
